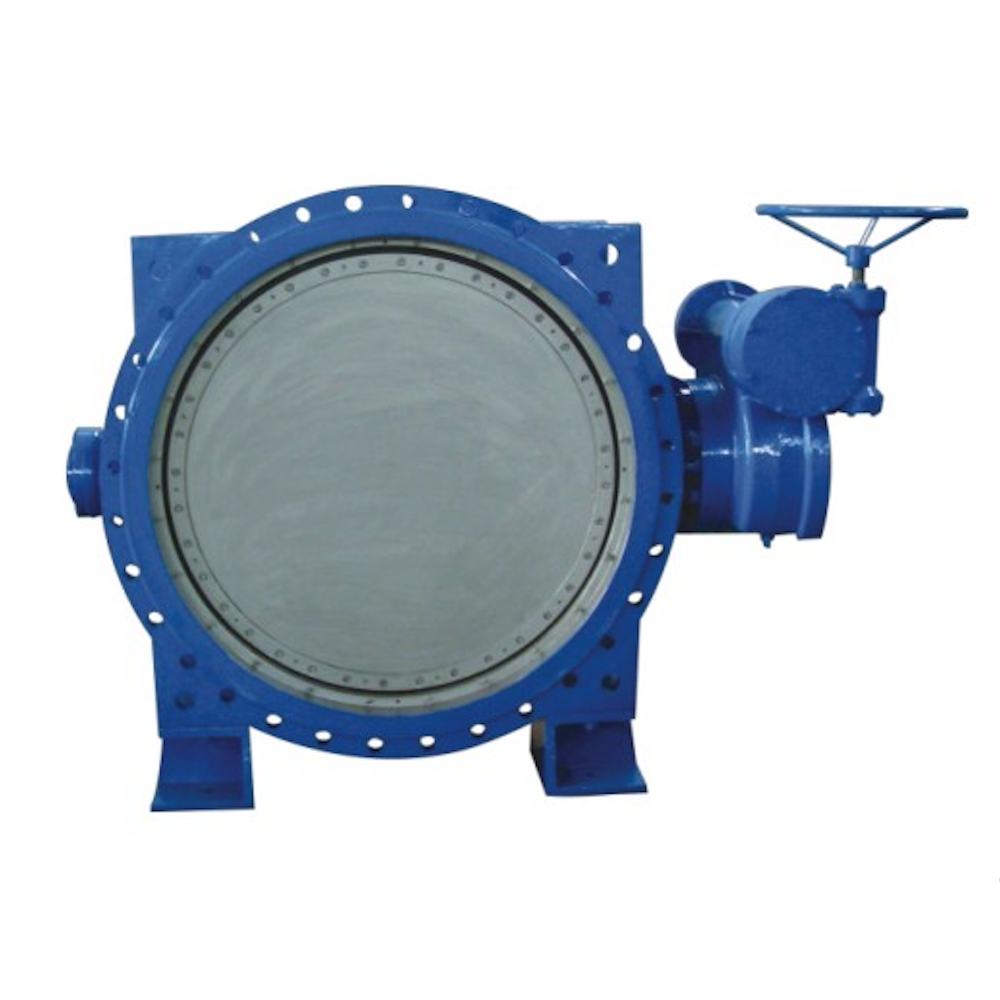

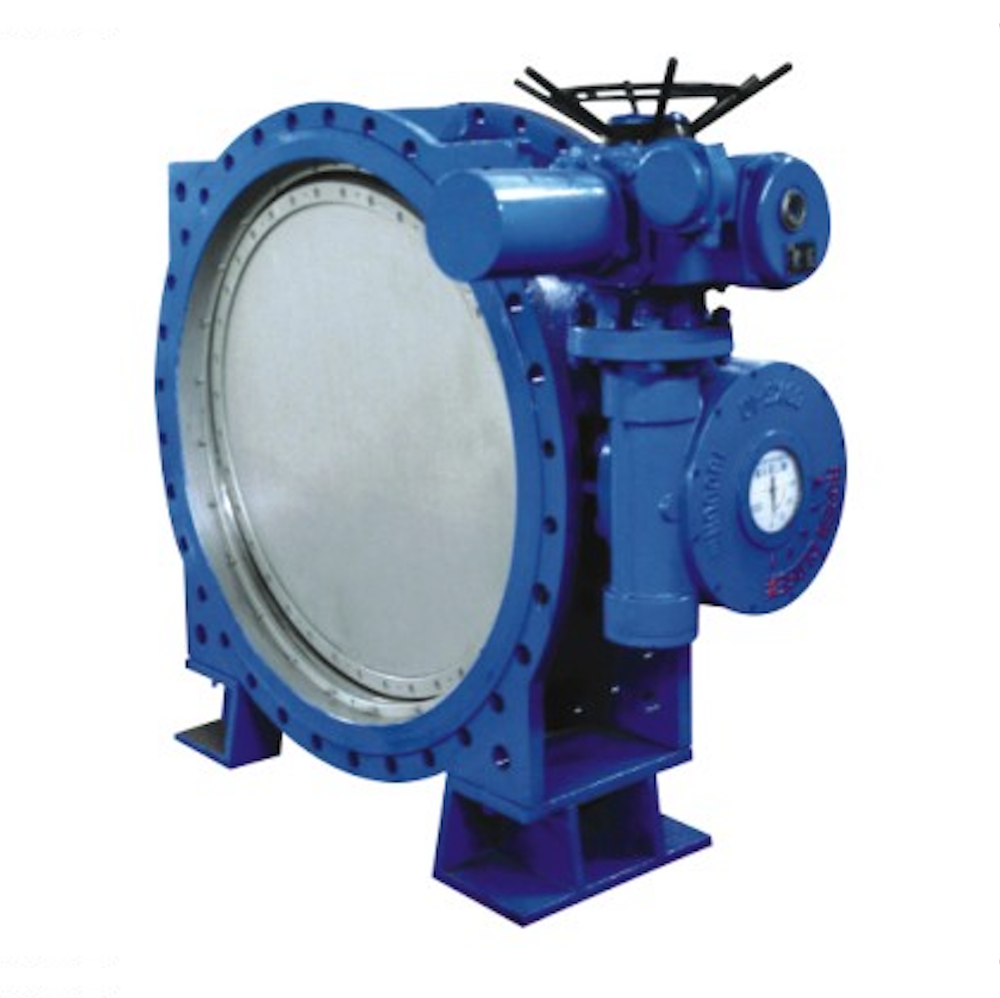

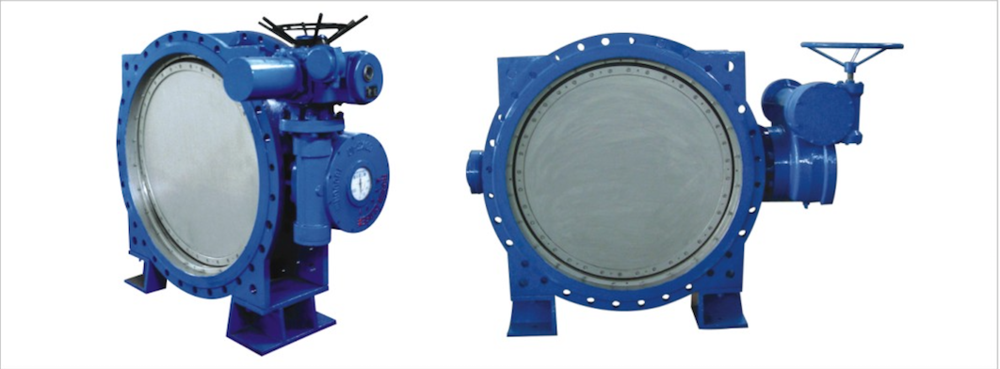

D342X-10Q 雙偏心彈性密封法蘭連接蝶閥

設計說明

1、标準和規程

本結構蝶閥的設計、制造、試驗至少符合或超過下列标準和規程，但不限于以下标準和規範。選用的标準和規範均是在技術文件發出前已頒布的最新版本。

1.1本閥設計參考的标準。

1.1本閥設計參考的标準

《給水排水用蝶閥》CJ/T261

《蝶閥》DIN3354标準

《橡膠閥座蝶閥》AWWAC504或EN1074标準

《通用閥門球墨鑄鐵件技術條件》EN1 563或GB12227;

《通用閥門碳素鋼鍛件技術條件》GB12228;

《通用閥門碳素鑄鋼件技術條件》GB12229;

《通用閥門不鏽鋼鑄件技術條件》GB12230;

《通用閥門法蘭和對夾連接蝶閥》GB12238;

《通用閥門閥門結構長度》GB12221或AWWAC504标準或BS51 55或EN558- -1;

《通用閥門壓力試驗》GB/T13927标準;

《灰鑄鐵件及技術條件》ASTM A48;

《灰鑄鐵管法蘭及墊片》GB/T17241.6或IS07005- -2(E);

《生活飲用水輸配水設備及保護材料的安全性評價标準》GB/T17219;

《通用閥門供貨要求》JB/T7928标準;

《工業閥門- -驅動元件尺寸确定方法》EN12570或DIN DVGW W270标準;

《驅動裝置》DIN EN 12570或DIN DVGW W270标準;

1.2制造标準

閥門設計制造符合CJ/T261，GB12238;

法蘭連接尺寸按照GB/T17241.6;

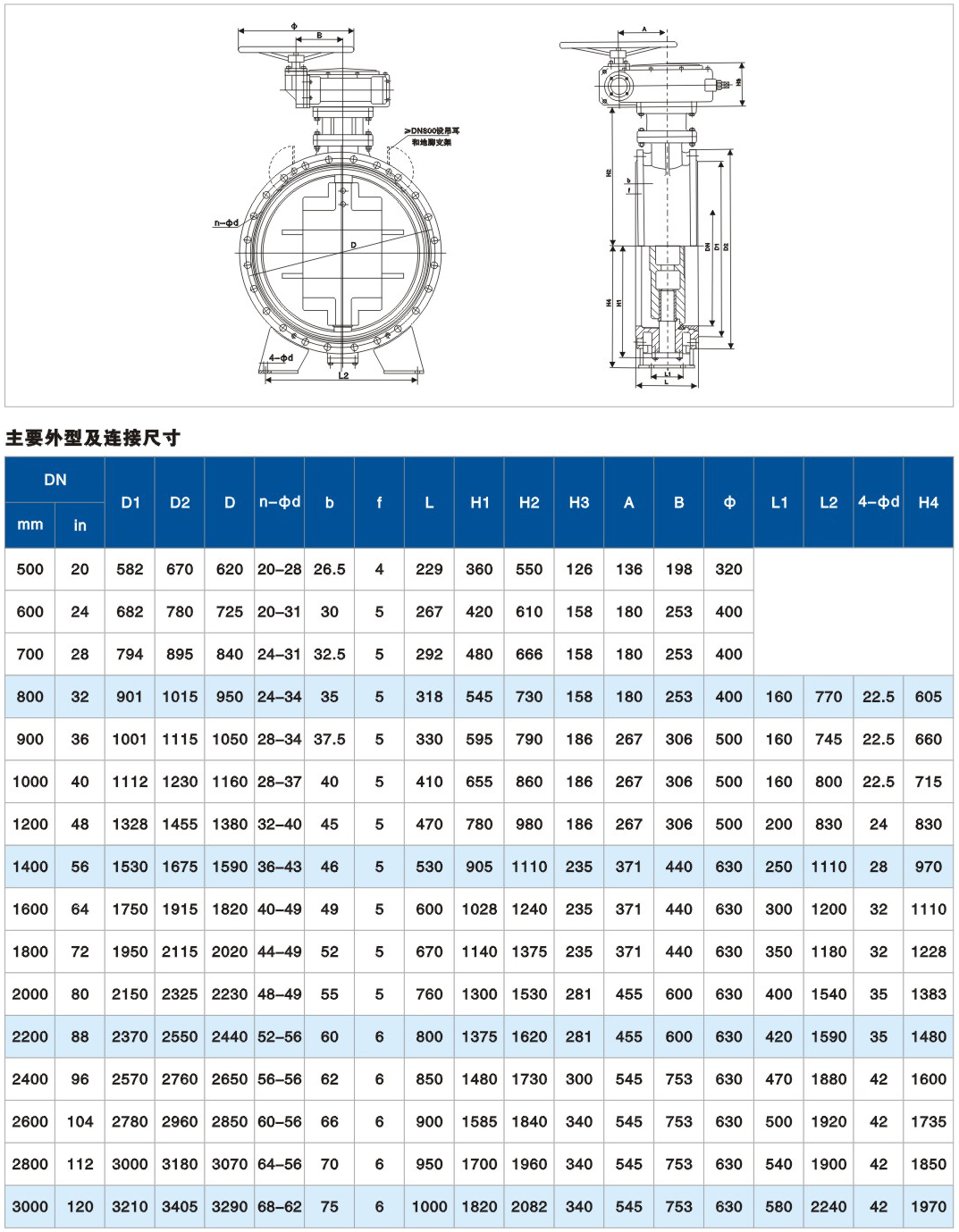

閥門結構長度符合GB/T12221;

閥門壓力試驗按照GB/T13927。

2、基本參數

公稱尺寸: 1200mm~3000mm

公稱壓力: 1.0MPa

強度試驗壓力: 1.5MPa

密封試驗壓力: 1.1MPa

介質溫度: -4~ 20℃

使用介質:水，原水

最大流速: <3.5m/S

3、基本型式

閥門爲卧軸、雙偏心、橡肢軟密封、雙法益蝶岡，廣泛透用于電カ、冶金、市政等行業給、排水管道系統中，作截斷或連通介質用。主要由閥體、蝶闆、閥杆、閥體密封圈、蝶闆密封圈、驅動裝置等組成。

4、エ作原理

蝶閥通過驅動裝置帶動閥杆旋轉，同時又通過閥杆蝶闆在90°範圍内旋裝，使蝶闆處于幵肩或關閉狀戀，從而達到截斷或連通介質的目的。

5、結構說明

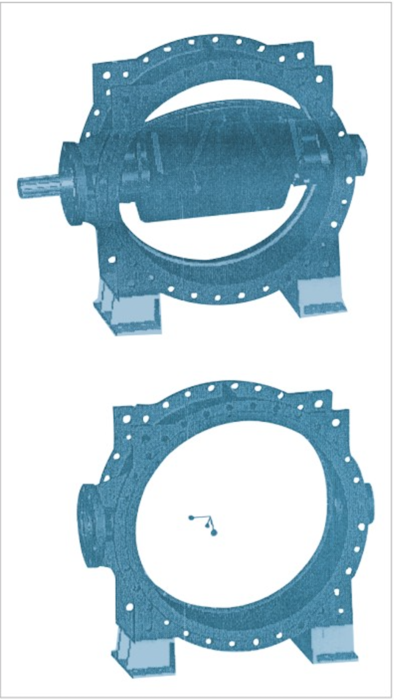

5.1閥體

閥體長度屬于短系列，材料爲球墨鑄鐵，采用樹脂砂整體鑄造，外形美觀，質量可靠;機加工前整體退火、噴丸處理，有效除殘餘應力并改善組織結構，提高表面質量,同時大大提高了塗料的附着力。閥體兩側對稱設置的地腳和吊耳便于閥門的運輸和安裝。

閥體密封圈采用不鏽鋼304材料，用螺釘固定在閥體上，耐腐蝕，耐氣蝕，耐磨損。

閥體軸孔采用偏心型式,使整個閥門結構更緊湊,更合理。

閥體雙法蘭與筒體鑄成-整體,強度高，剛性好。

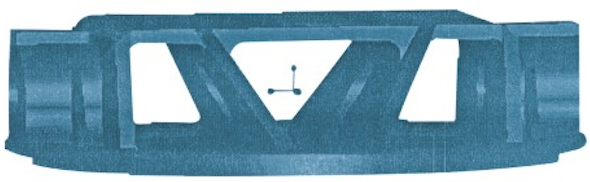

5.2蝶闆與閥杆

蝶闆材料爲球墨鑄鐵，采用樹脂砂整體造型，外形美觀，質量可靠;機加工前整體退火、噴丸處理，有效去除殘餘應力并改善組織結構，提高表面質量，同時大大提高了塗料的附着力。蝶闆采用

雙偏心雙平闆桁架過流型式，其構件受力合理，具有強度高、剛度好、

過流面積大及流阻小等優點。

蝶闆兩闆之間肋闆少且呈對稱分布，過流截面的邊緣均設計成斜面，

因此其對閥後水流穩定性的幹擾較小，具有優良的水力特性。閥杆采

用兩個半軸的形式，蝶闆與閥杆之間利用錐銷緊固相連并傳遞扭矩，

增大了閥門的過流面積，使連接更牢固、更可靠。

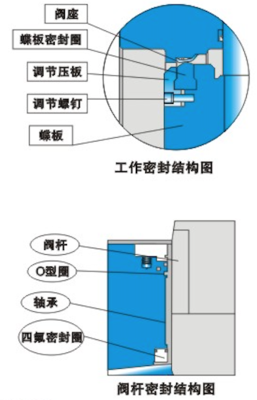

5.3蝶闆密封

工作密封采用硬橡膠對不鏽鋼密封結構。蝶闆密封圈采用進口美國杜邦品牌的優質實心高硬度橡膠材料EPDM,整體硫化，無縫連接。

用不鏽鋼壓闆和不鏽鋼螺釘将其固定在蝶闆上，可通過螺釘調節閥門所需密

封比壓，調整方便。不鏽鋼壓闆采用整體式，使橡膠圈受力均勻，且滿足不

将閥體從連接管線拆下來就可單獨調整或更換蝶闆密封圈。

由于蝶闆采用雙偏心結構，關閉時蝶闆密封面随偏心位移靠向閥體并擠

壓閥體密封圈，密封圈受壓均勻，密封性能好;在水壓作用下，橡膠密封圈

更貼緊閥體密封圈，使之密封效果更好。開啓時蝶闆隻需轉過很小一個角度，

就與密封閥座脫離、減少了密封面之間的摩擦，使用壽命長。蝶闆EPDM橡

膠密封圈爲優質彈性材料，設計成雙向密封，對水流無方向要求，即使在最

高工作壓力下也能可靠地達到氣泡級密封。

5.4閥杆密封

爲了克服頻繁運動産生的軸端密封磨損，閥杆密封采用雙重密封結構、

幹軸設計，其進水端用四氟密封圈，具有較高的自密封性、自潤滑性和耐

磨性，能有效地防止泥沙進入軸承内。

密封采用不鏽鋼襯環加四道O型橡膠圈型式，密封可靠，結構緊湊，可

使閥杆長度縮短約40%，降低成本，且便于保證加工和裝配精度。

5.5閥杆軸承

閥杆軸承采用自潤滑軸承圈，具有免維護、無油自潤滑、耐磨損、

耐腐蝕、承載能力強(≥100MPa)，摩擦系數小(幹摩擦0.1~0.15，脂潤

口徑≥2400mm閥門驅動裝置采用絲杆螺母+直齒輪傳動結構，絲杆螺母爲四連杆機構型式，通過絲杆螺母推動連杆機構，從而帶動閥杆、蝶闆旋轉,達到閥門啓閉的目的，充分發揮了絲杆螺母傳動力大，運行平穩及自鎖性好的特點。具有傳動比大，強度高，耐磨性好，體積小，效率高，運行平穩，抗震性強，使用壽命長等優點。

口徑≤2200mm的閥門驅動裝置采用蝸輪蝸杆+直齒輪傳動結構或雙蝸輪蝸杆傳動結構,具有外形尺寸小、傳動效率高、運行平穩、抗震性強、自鎖性好等優點。

兩種閥門驅動裝置開啓和關閉兩個極限位置設置都設有可調式機械和電氣限位裝置,方便用戶現場調整。

5.7閥杆與驅動裝置

采用平鍵連接型式，具有結構簡單，加工方便。

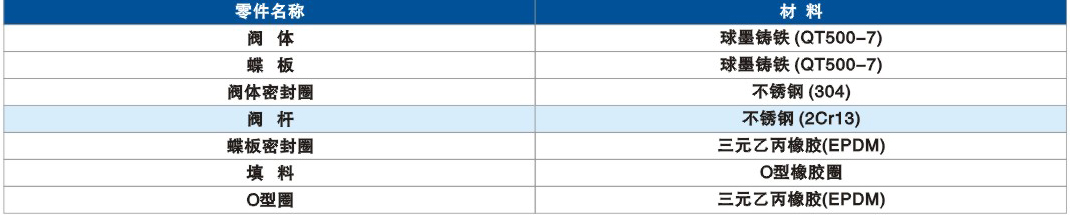

6、主要零件材料
